• NL-Rxxx-YP

Y/P Pozisyoner

NXL Heavy Serisi Y/P Konumlayıcılar, yüksek taşıma kapasitesi ve tavizsiz hassasiyet gerektiren uygulamalarda üstün performanslı yükseklik ve yön kontrolü sağlamak üzere tasarlanmıştır.

  • HEAVY SERIES

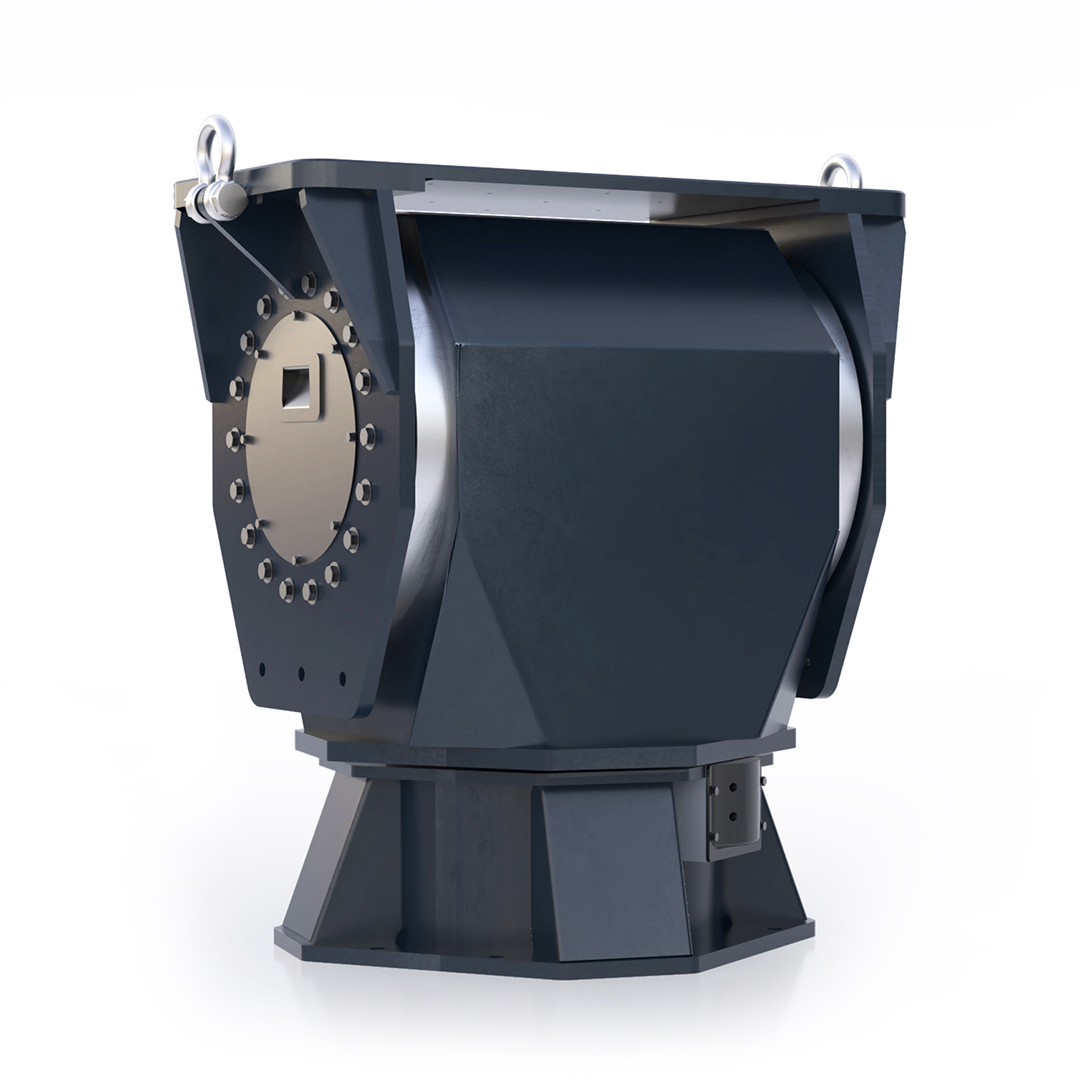

NXL-yaw-pitch-positioner-1

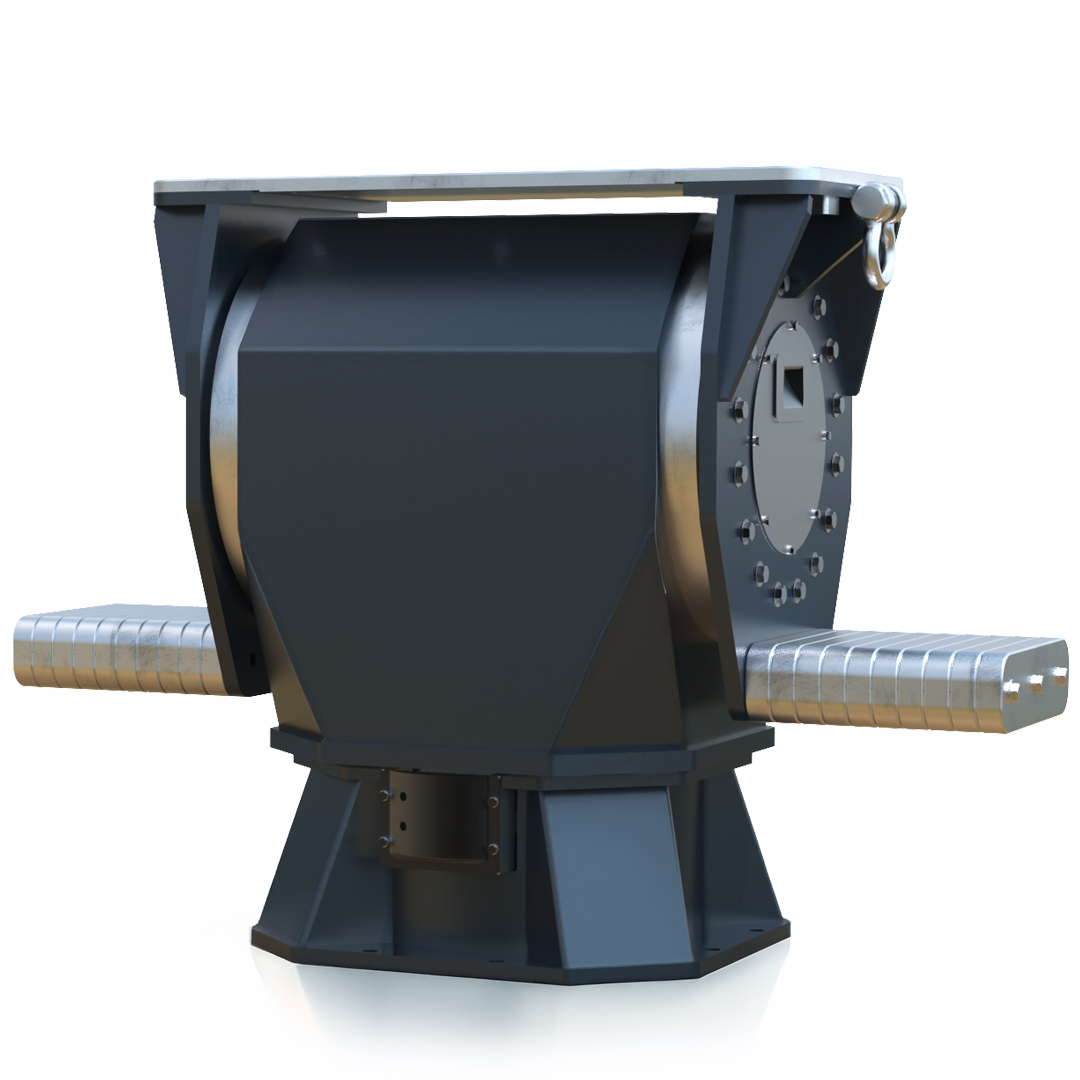

NXL-yaw-pitch-positioner-2
ÇEVİRİCİ SİSTEMLER

İKİ EKSEN ROTATOR

Next Level Robotics’in Yaw & Pitch Konumlayıcıları, savunma, havacılık ve endüstriyel uygulamalarda iki eksenli hassas hizalama sağlar. Yüksek hassasiyetli servo sistemlerle donatılmış sağlam mekanik yapısı sayesinde, zorlu çalışma koşullarında dahi kararlılık ve güvenilirlik sunar.

Heavy Serisi Yaw/Pitch Konumlayıcılar, 500 kg’dan 10.000 kg’a kadar taşıma kapasitesi seçenekleriyle sunulmaktadır. Daha düşük yük taşıma gereksinimleri için NXL Light ve Light Plus Serileri incelenebilir.

-185°

to

+185°

Çalışma Aralığı (deg)

-20 C°

to

+55 C°

Çalışma Sıcaklığı

±0.02°

Standart Tekrarlanabilirlik (deg)

Yaw & Pitch Pozisyonerler | Heavy

TEKNİK ÖZELLİKLER

Table with Subheaders
NXL Positioner Product Code Bending Moment (N.m) Vertical Load (kg) Nominal Torque (N.m) Maximum Torque (N.m) Power (kW) Nom. Speed (°/s) Max. Speed (°/s) Stand.Repeatability (deg) Operating Range (deg) Height (mm) Width / Depth (mm) Weight (kg)
YawPitch YawPitch YawPitch YawPitch
NL-R500-YP 2600 500 750 2200 1062 2728 0.75 0.75 10 15 ±0.03 ±185 ±95 1000 600x600 600
NL-R1000-YP 4800 1000 1000 3000 1425 3720 0.75 0.75 10 15 ±0.03 ±185 ±95 1000 600x600 750
NL-R2000-YP 9100 2000 1500 5000 2118 6448 1 2 5 7.5 ±0.03 ±185 ±95 1200 750x750 1200
NL-R5000-YP 15500 5000 2200 8350 3210 10354 2 2 5 7.5 ±0.03 ±185 ±95 1400 750x750 1750
NL-R10000-YP 24500 10000 3150 13400 4394 16616 2 5 2 3 ±0.03 ±185 ±95 1500 750x750 2500

Yaw & Pitch Pozisyonerler | Heavy

OPSİYONEL ÖZELLİKLER

-55 C° to +90° Çalışma Sıcaklığı
Seri Haberleşme
±0.005 Pozisyon Tekrarlanabilirliği
Slipring
Fikstür

Detaylı bilgi talebi veya özel çözümler için doğrudan NXL ekibiyle iletişime geçebilirsiniz.
